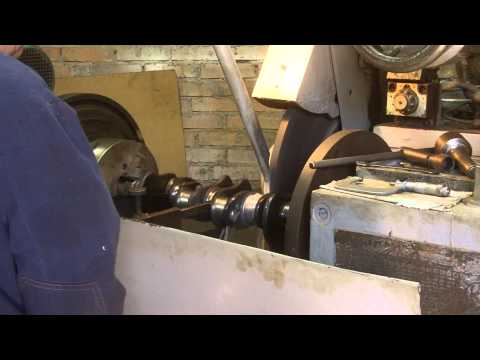

Параметры станка 3В423, 3А423. Видео работы станка 3В423, 3А423

https://youtu.be/oCWEuqxN6yM

В чем отличия станков?

  • Наибольшая длина устанавливаемого изделия в патронах: 3В423 1450 мм, а у 3В423 1500: мм
  • Наибольший диаметр шлифования в люнете: 3В423 30..110 мм, а у 3В423 30..100: мм
  • Наибольший радиус кривошипа: 3В423 105 мм, а у 3В423 110: мм
  • Наибольшая масса обрабатываемого изделия: 3В423 150 кг, а у 3В423 130: кг
  • Скорость перемещения стола от гидросистемы: 3В423 0,2..4,0 м/мин, а у 3В423 0,2..7,0: м/мин
  • Ручное замедленное/ ускоренное перемещения стола за один оборот маховика: 3В423 2/ 15,2 мм, а у 3В423 5,3/ 14,2: мм
  • Цена деления шкалы поворота верхнего стола: 3В423 мин, а у 3В423 15: мин
  • Цена деления шкалы поворота верхнего стола (конусность): 3В423 мм, а у 3В423 0,005: мм
  • Диаметр шлифовального круга — наименьший/ наибольший: 3В423 750/ 900 мм, а у 3В423 600/ 900: мм
  • Наибольшая высота устанавливаемого круга: 3В423 63 мм, а у 3В423 40: мм
  • Количество скоростей шпинделя шлифовальной бабки: 3В423 Количество скоростей шпинделя шлифовальной бабки, а у 3В423 2: Количество скоростей шпинделя шлифовальной бабки
  • Частота вращения шпинделя шлифовальной бабки: 3В423 740 об/мин, а у 3В423 730..830: об/мин
  • Наибольшее перемещение шлифовальной бабки по винту: 3В423 175 мм, а у 3В423 210: мм
  • Величина быстрого гидравлического подвода шлифовальной бабки: 3В423 100 мм, а у 3В423 50: мм
  • Частота вращения изделия (при частоте тока 50 Гц): 3В423 30, 60, 90, 180 об/мин, а у 3В423 31, 62, 108, 216: об/мин
  • Величина отвода пиноли задней бабки от руки рычагом/ винтом: 3В423 35/ 55 мм, а у 3В423 35: мм
  • Количество электродвигателей на станке: 3В423 7 Количество электродвигателей на станке, а у 3В423 4: Количество электродвигателей на станке
  • Электродвигатель шпинделя шлифовальной бабки: 3В423 11,0 кВт, а у 3В423 7,5: кВт
  • Электродвигатель насоса системы охлаждения: 3В423 0,25 кВт, а у 3В423 0,125: кВт
  • Электродвигатель магнитного сепаратора: 3В423 0,09 кВт, а у 3В423 -: кВт
  • Электродвигатель основного насоса гидросистемы: 3В423 2,2 кВт, а у 3В423 1,7: кВт
  • Электродвигатель насоса системы смазки шпинделя: 3В423 0,09 кВт, а у 3В423 -: кВт
  • Электродвигатель насоса системы смазки направляющих стола: 3В423 0,09 кВт, а у 3В423 -: кВт
  • Электродвигатель привода изделия: 3В423 1,75 кВт, а у 3В423 0,7/ 1,2: кВт
  • Габаритные размеры станка (длина х ширина х высота): 3В423 5500 х 2550 х 1670 мм, а у 3В423 4600 х 2100 х 1580: мм
  • Масса станка с электрооборудованием и охлаждением: 3В423 8180 кг, а у 3В423 5750: кг

Одинаковые характеристики 3В423, 3А423

  • Класс точности по ГОСТ 8-71: П
  • Наибольший диаметр устанавливаемого изделия: 580 мм
  • Наибольшая длина устанавливаемого изделия в центрах: 1600 мм
  • Диаметр шлифования без люнета: 30..150 мм
  • Наибольшая длина шлифования: 1600 мм
  • Расстояние от оси шпинделя передней бабки до зеркала стола — высота центров: 300 мм
  • Наибольшее продольное перемещение стола от руки/ от гидравлики: 1600/ 1600 мм
  • Наибольший угол поворота верхнего стола по часовой стрелке: 2 град
  • Наибольший угол поворота верхнего стола против часовой стрелки: 3 град
  • Наибольшая конусность верхнего стола по часовой стрелке: 0,075 мм
  • Наибольшая конусность верхнего стола против часовой стрелки: 0,1 мм
  • Диаметр шлифовального круга — посадочный: 305 мм
  • Конец шлифовального шпинделя: 1:5 мм
  • Толчковая подача — периодическая подача с реверсированием стола (на один зуб храпового колеса): 0,0025 мм
  • Цена деления лимба поперечной подачи: 0,005 мм
  • Цена деления лимба тонкой поперечной подачи: 0,0025 мм
  • Величина поперечного перемещения шлифовальной бабки за один оборот маховика (лимба): 0,5 мм
  • Количество скоростей вращения изделия: 4
  • Конус шпинделя передней бабки: Морзе 5
  • Конус шпинделя пиноли задней бабки: Морзе 4
